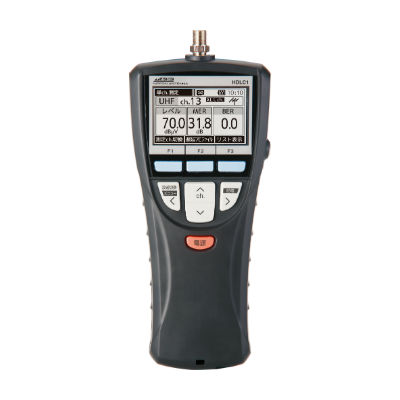

HDLC1
JANコード：49 62736 81992 8
標準価格：オープン
- 測定可能信号 地上波デジタル・BS（右旋・左旋）・110°CS（右旋・左旋）・700M帯LTE
- 3値同時測定機能（受信レベル・BER・MER）
- 全波一括測定機能（壁面端子の全信号を一括測定可能）
- 多チャンネル測定機能（全チャンネル・登録チャンネルを自動サーチ）
- グラフ表示機能（各信号測定の画面表示切替ボタンでグラフ表示に切替可能）
- 測定データ保存・確認機能（マイクロSDカードでCSV形式にて保存）
| HDLC1 | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 測定チャンネル | UHF | cH13～52 | ||||||||||||||||||||||||||||
| BS | cH1～23 | |||||||||||||||||||||||||||||
| CS(110°CS) | cH2～26 | |||||||||||||||||||||||||||||
| BS左旋 | cH2～24 | |||||||||||||||||||||||||||||
| CS左旋 | cH1～25 | |||||||||||||||||||||||||||||
| LTE | 700MHz帯 | |||||||||||||||||||||||||||||
| 周波数範囲(MHz) | UHF | 470～710 | ||||||||||||||||||||||||||||
| BS・110°CS | 1032.23～2070.25 | |||||||||||||||||||||||||||||
| BS左旋、CS左旋 | 2224.41～3223.25 | |||||||||||||||||||||||||||||
| LTE上り、LTE下り | 718~748、773～803 | |||||||||||||||||||||||||||||
| 入力インピーダンス(Ω) | 75 | |||||||||||||||||||||||||||||
| 測定レベル表示範囲(dBμV) | UHF | 18～115 | ||||||||||||||||||||||||||||
| BS・110°CS、BS左旋、CS左旋、LTE上り、LTE下り | 40～110 | |||||||||||||||||||||||||||||
| 測定レベル確度(dB) | ±2.5以内 | |||||||||||||||||||||||||||||
| BER・MER・C/N測定 入力レベル範囲(dBμV) |
UHF | 40~115 | ||||||||||||||||||||||||||||
| BS・110°CS | 40～110 | |||||||||||||||||||||||||||||
| BER表示範囲 | UHF | 2.2E-2～0.0 | ||||||||||||||||||||||||||||
| BS・110°CS | 7.7E-2～0.0 | |||||||||||||||||||||||||||||
| MER表示範囲(ｄB) | 0.0～32.0 | |||||||||||||||||||||||||||||
| C/N表示範囲(dB) | 0.0～30.0 | |||||||||||||||||||||||||||||
| 使用電池 | 単3型電池4本 | |||||||||||||||||||||||||||||
| 電池寿命(目安)：アルカリ電池 約14時間 *1 | ||||||||||||||||||||||||||||||
| 電池寿命(目安)：ニッケル水素電池 約18時間 *2 | ||||||||||||||||||||||||||||||
| カードスロット | microSDカードスロット | |||||||||||||||||||||||||||||
| インターフェース | USB端子 | |||||||||||||||||||||||||||||
| 消費電力(W) | UHF、BS・110°CS | ：約0.8 | ||||||||||||||||||||||||||||
| BS左旋、CS左旋 | ：約0.5 | |||||||||||||||||||||||||||||
| LTE上り、LTE下り | ：約0.7 | |||||||||||||||||||||||||||||
| 使用温度範囲(℃) | -10～+40 | |||||||||||||||||||||||||||||
| 外形寸法(mm) | 218(H)×91(W)×28(D) | |||||||||||||||||||||||||||||
| 質量(g) | 約240 | |||||||||||||||||||||||||||||
| JANコード | 4962736819928 | |||||||||||||||||||||||||||||
| 標準価格（税別） | OPEN | |||||||||||||||||||||||||||||
*1 Panasonic製アルカリ電池 LR6EJ使用時(UHF測定、バックライト不使用、非給電時。+25℃で使用)
*2 Panasonic製ニッケル水素電池 BK-3HCD使用時(UHF測定、バックライト不使用、非給電時。+25℃で使用)
