HD/SD エンコーダ内蔵OFDM変調器

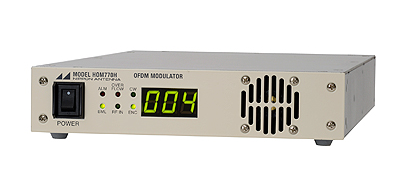

HOM770H

HOM770M

HD/SD×4 エンコーダ内蔵OFDM変調器

HOM770Q

一体型(1Uハーフサイズ)なので、1台でアナログからデジタルへ簡単に移行が可能です。
多彩なラインアップであらゆる導入システムに対応します。

特長

  • 2カ国語放送に対応
    ※受信端末によっては対応できない場合があります。



  • 各システムとの連携
    ​データ放送を使用した館内案内や客室ごとの視覚制御、課金管理など様々なシステムと連携できます。

標準性能表

■HOM770H
映像入力(SDI/D端子) 入力信号形式 SMPTE259M/292M
映像入力(RCA) 入力信号形式 NTSCコンポジット1系統
音声入力 入力信号形式 アナログ2ch(L+R)1系統
エンコーダ符号化方式 映像符号化方式 MPEG2 MP@ML、MP@HL
映像フォーマット 720×480i/1920×1080i、1440×1080i
映像符号化レート(Mbps)

2.0~20.0
音声符号化方式 MPEG2 AAC LC-profile
音声符号化レート(Kbps) 48/64/96/128/192/256/320/384
エンコーダディレイ 0.8~3.0
地デジ受信部 受信チャンネル U13~62chの任意の1ch
入力レベル(dBμV) 55~100
RF出力 出力チャンネル 1ch~62ch、
CATVch含む(90MHz~770MHz)
出力レベル(dBμV) 95~110
コピー制御 コピーネバー/コピーフリー/コピーワンス/ダビング10
OFDM伝送パラメータ 伝送モード Mode3
キャリア変調方式 64QAM
ガードインターバル比 1/16
周波数セグメント数 13セグメント
時間インターリーブ I = 2
内符号符号化率 7/8
制御インターフェイス 通信インターフェイス IEEE802.3/イーサネット準拠
プロトコル TCP/IP、UDP/IP
アラーム出力 接点出力 無電圧接点出力
正常:ショート 異常:オープン
(AC125V 0.3A MAX、DC30V 1A MAX)
使用可能電線範囲 単線:Φ0.4mm~Φ1.2mm
(AWG26~AWG16)
撚線:0.2?~0.75?
(AWG24~AWG20)
イーサネット
インターフェイス
伝送ケーブル UTP CAT5e以上
伝送距離 100(最大)
入力フォーマット 10BASE-T/100BASE-TX
電源電圧(V) AC100 50/60Hz
消費電力(W) 32以下
使用温度範囲(℃) 0~+40
外形寸法(mm) 210(W)×44(H)×340(D)
質量(kg) 2.5以下
■HOM770Q
映像入力(SDI/D端子) 入力信号形式 SMPTE259M/292M
映像入力(RCA) 入力信号形式 NTSCコンポジット4系統
音声入力 入力信号形式 アナログ2ch(L+R)4系統
エンコーダ符号化方式 映像符号化方式 MPEG2 MP@ML、MP@HL
映像フォーマット 720×480i/1920×1080i、1440×1080i
映像符号化レート(Mbps)

(SD)1.0~8.0/(HD)2.0~20.0
音声符号化方式 MPEG2 AAC LC-profile
音声符号化レート(Kbps) 48/64/96/128/192/256/320/384
エンコーダディレイ 0.8~3.0
地デジ受信部 受信チャンネル U13~62chの任意の1ch
入力レベル(dBμV) 55~100
RF出力 出力チャンネル 1ch~62ch、
CATVch含む(90MHz~770MHz)
出力レベル(dBμV) 95~110
コピー制御 コピーネバー/コピーフリー/コピーワンス/ダビング10
OFDM伝送パラメータ 伝送モード Mode3
キャリア変調方式 64QAM
ガードインターバル比 1/16
周波数セグメント数 13セグメント
時間インターリーブ I = 2
内符号符号化率 7/8
制御インターフェイス 通信インターフェイス IEEE802.3/イーサネット準拠
プロトコル TCP/IP、UDP/IP
アラーム出力 接点出力 無電圧接点出力
正常:ショート 異常:オープン
(AC125V 0.3A MAX、DC30V 1A MAX)
使用可能電線範囲 単線:Φ0.4mm~Φ1.2mm
(AWG26~AWG16)
撚線:0.2? ~ 0.75?
(AWG24~AWG20)
イーサネット
インターフェイス
伝送ケーブル UTP CAT5e以上
伝送距離 100(最大)
入力フォーマット 10BASE-T/100BASE-TX
電源電圧(V) AC100 50/60Hz
消費電力(W) 32以下
使用温度範囲(℃) 0~+40
外形寸法(mm) 210(W)×44(H)×340(D)
質量(kg) 2.5以下
HOM770M
映像入力(SDI/D端子) 入力信号形式 コンポーネント D3/D1
映像入力(RCA) 入力信号形式 NTSCコンポジット1系統
音声入力 入力信号形式 アナログ2ch(L+R)1系統
エンコーダ符号化方式 映像符号化方式 MPEG2 MP@ML、MP@HL
映像フォーマット 720×480i/1920×1080i
映像符号化レート(Mbps)

(SD)8.0(最大)/(HD)18.0(最大)
音声符号化方式 MPEG2 AAC LC-profile
音声符号化レート(Kbps) 188
エンコーダディレイ 約2.5
RF出力 出力チャンネル 1ch~62ch、CATVch含む
(90MHz~770MHz)
出力レベル(dBμV) 75~100
コピー制御 コピーネバー/コピーフリー/コピーワンス/ダビング10
OFDM伝送パラメータ 伝送モード Mode3
キャリア変調方式 64QAM
ガードインターバル比 1/16
周波数セグメント数 13セグメント
時間インターリーブ I = 2
内符号符号化率 7/8
制御インターフェイス 通信インターフェイス IEEE802.3/イーサネット準拠
プロトコル TCP/IP、UDP/IP
イーサネット
インターフェイス
伝送ケーブル UTP CAT5e以上
伝送距離 100(最大)
入力フォーマット 10BASE-T/100BASE-TX
電源電圧(V) DC12
消費電力(W) 36以下
使用温度範囲(℃) 0~+40
外形寸法(mm) 215(W)×42(H)×220(D)
質量(kg) 1.5以下
■ACアダプター ※「HOM770M」のみ付属
アダプタータイプ ディスクタイプ
入力(V) AC100~240 1.6A 50/60Hz
出力(V) DC12 4A(最大)
効率(%) 86.43typ
寸法(mm) 112(W)×31(H)×45(D)
質量(kg) 0.3以下
